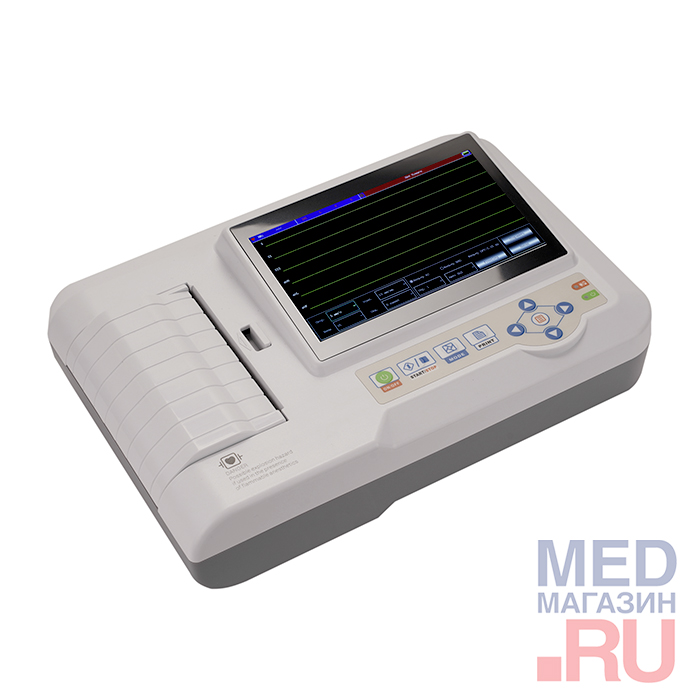

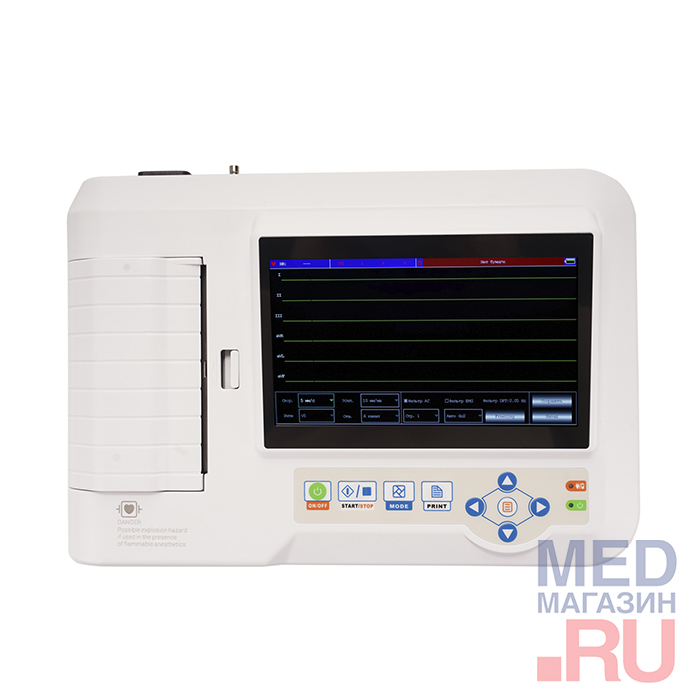

Электрокардиограф ECG600G

Электрокардиограф ECG600G — это медицинский прибор, который измеряет электрические поля, образующиеся при работе сердца. Прибор используется для проведения электрокардиографических обследований в кардиологических отделениях больниц, в кабинетах интенсивной терапии и функциональной диагностики поликлиник и стационаров, в машинах скорой помощи и в частной практике.

Сегодня компактные, высокоточные и простые в использовании электрокардиографы все чаще используют в домашних условиях, чтобы контролировать работу сердца амбулаторно.

Принцип работы электрокардиографа

Кардиограф принимает и усиливает сердечные сигналы, фиксируя их на ленте ЭКГ в виде так называемой изолинии. Измерение электрической активности сердца основывается на измерении разности потенциалов между различными участками тела.

Измерение разности потенциалов между двумя точками — это значит напряжение в каком-то отведении. Чем больше отведений электрокардиограммы может зарегистрировать кардиограф, тем более высокую степень очистки кардиосигналов от шумов он производит. И тем более точно он регистрирует даже самые небольшие отклонения в работе сердца.

Стандартная электрокардиограмма может быть записана в 12 отведениях:

1. Три стандартных отведения.
   Отведение между верхними конечностями — левой рукой  и правой рукой.
   Отведение между нижней и верхней конечностью: правой рукой и левой ногой.
   Отведение также между нижней и верхней конечностью — левой рукой и левой ногой.

2. Три усиленных отведения от конечностей.
3. Шесть грудных отведений.

Особенности электрокардиографа ECG600G:

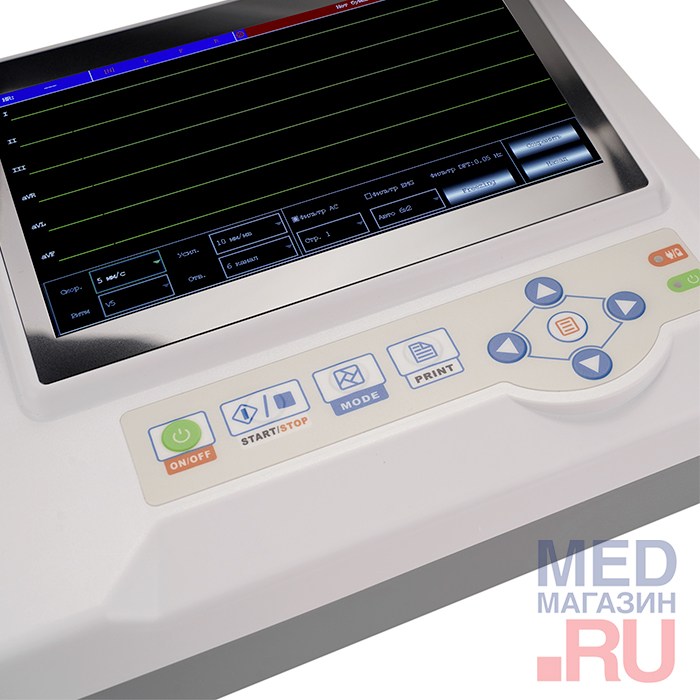

• Цветной сенсорный ЖК-дисплей 7"

• Способ ввода: защита от колебаний и импульсов дефибриллятора
• Отведения: 12 стандартных отведений
• Ток утечки на пациента: <10 мкА
• Входное полное сопротивление: ≥50 Мом
• Частотная характеристика: 0,05 Гц ~ 150 Гц (-3 дБ~+0,4 дБ)
• Постоянная времени: > 3,2 с
• КОСС: > 60 дБ, >100 дБ (с фильтром)
• Фильтр помех ЭМГ: 35 Гц (-3 дБ)

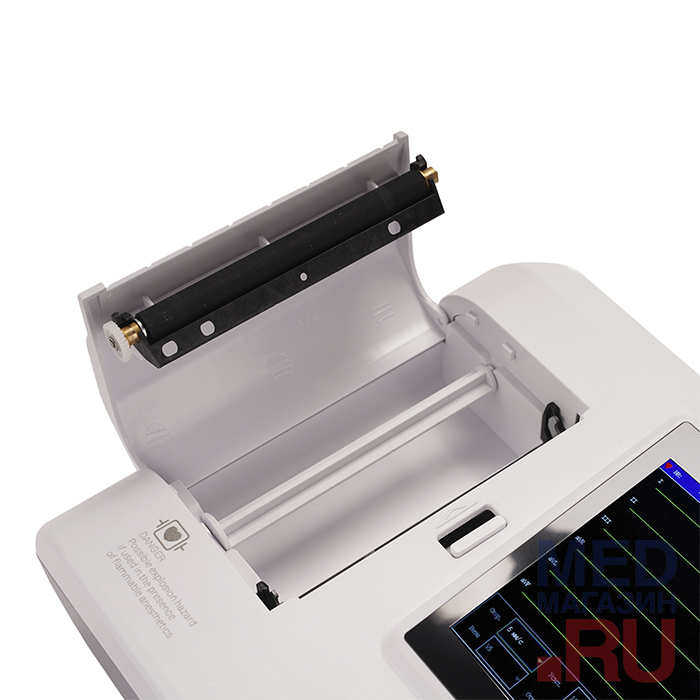

• Способ записи: система термопечати
• Спецификация бумаги для печати: 110 мм (ш) * 20 м (д), высокоскоростная термобумага
• Скорость бумаги:
  автоматическая запись: 25 мм/с, 50 мм/с, погрешность: ± 5%
  запись ритма: 25 мм/с, 50 мм/с, погрешность: ± 5%
  ручная запись: 5 мм/с, 6,25 мм/с, 10 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с, 100 мм/с, погрешность ± 5%
• Выбор чувствительности: 2,5/5/10/20/40 мм/мВ, погрешность: ±5%. Стандартная чувствительность составляет 10 мм/мВ ± 0,2 мм/мВ
• Автоматическая запись: запись в соответствии с форматом записи и автоматическим режимом, автоматическое переключение отведений, автоматическое измерение и анализ
• Запись ритма: запись в соответствии с форматом ритма и режимом ритма, автоматическое измерение и анализ
• Ручная запись: запись в соответствии с форматом записи, ручное переключение отведений
• Параметры измерения: ЧСС, интервал P-R, продолжительность P, продолжительность QRS, продолжительность Т, интервал Q-Т, Q-Tc, ось P, ось QRS, ось T, R (V5), S (V1), R (V5) + S (V1)
• Предельное напряжение поляризации: ± 300 мВ
• Уровень шума: ≤15мк Vp-p
• Спецификация предохранителя: 2 шт. φ5*20мм  AC выдержка времени: T1.6AL250V
• Размер, мм: 315 (д) * 215 (ш) * 92 (в) ±10%
• Масса: 1,7 кг  ±10%
